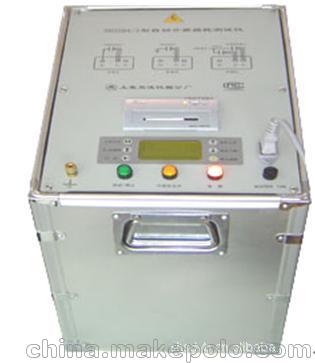

SB2204/3型智能化介质损耗测试仪是一种新颖的测量介质损耗角正切(tgδ)和电容值(Cx)的自动化仪器。可以在工频高电压下，现场测量各种绝缘材料、绝缘套管、电力电缆、电容器、互感器、变压器等高压设备的介质损耗角正切(tgδ)和电容值(Cx)。与西林电容电桥相比，具有操作简单、自动测量、读数直观、无需换算、精度高、抗干扰能力强等优点。仪器内附标准电容器和升电压装置，在“内接”方式下使用，无需其它外接设备，便于携带。
a. 具有多种测量方式，可选择正/反接线、内/外标准电容器和内/外试验电压进行测量。正接线可测量高压介损。
b. 内附SF6标准电容器，tgδ<0.005%，受空气湿度影响小。
c. 矢量运算法结合移相、倒相法，抗干扰效果好；能有效地消除强烈的电场干扰对测量的影响，适用于500kV极其以下电站的强干扰现场试验。
d. 高压短路和突然断电时，仪器能迅速切断高压，并发出警告信息。
e. 测量重复性好，电压线性好（测量准确度不受电压影响
|
）
f. 一体化结构，重量适中，便于携带。
g. 大屏幕带背光中文液晶显示器信息提示操作，使用方便。
h. 仪器自带打印机，及时保存测试数据。
i. 高压电缆连接至试品，保障安全；仪器未接地报警，安全措施完备。
2.技术指标
2.1 额定工作条件
2.1.1 环境温度:0～40℃(当温度超出20℃±5℃时,每变化10℃仪器基本误差的改变量不超过基本误差限的1/2。)
2.1.2相对湿度:30%～85%
2.1.3供电电源:电压:220V±22V,频率: 50±1Hz
2.2外形尺寸:l×b×h,mm:440×330×400
2.3重量:不大于23kg
2.4电子电路功耗:不大于40VA
2.5测量范围:
2.5.1介质损耗(tgδ):0～1 分辨率0.0001
2.5.2电容量(Cx): 最小分辨率0.01pF
2.5.2.1内接方式
试验电压 试品电容量
5kV 7.5kV 10kV 3pF～40000PF
1.5kV 2.25kV 3k 10pF～0.35μF
0.5kV 0.75kV 1kV 30pF～1.5μF
2.5.2.2 外接方式
“外接升压器”方式最高试验电压10kV
“外接Cn”方式（外接高压、外接标准电容器）最高试验电压由标准电容器和被试品决定(Umax=Imax/ωC)
标准回路最大电流50mA(In=UωCn)
被试回路最大电流2A(Ix=UωCx)
2.6 基本测量误差
产品在环境温度20℃±5℃、相对湿度30%～85%的条件下，应符合表1之规定。
表
|
测量内容 | tgδ范围 | 电容量范围(Cx) | 试品类型 | 基 本 误 差 |
介质损耗 因数 tgδ | 0～0.5 | 50pF～60000pF | 非接地 | ±(1%读数+0.0005) |
接地 | ±(1%读数+0.0010) | |||
10pF～50pF或 60000pF以上 | 非接地 | ±(1%读数+0.0010) | ||
接地 | ±(2%读数+0.002) | |||
3pF～10pF | 非接地 与接地 | |||
电容量 | 50pF以上 | ±(1%读数+1pF) | ||
50pF以下 | ±(1%读数+2pF) |
1
2.7内部升压器输出能力
输出电压 额定输出电流
5kV 7.5kV 10kV 100mA
1.5kV 2.25kV 3kV 300mA
0.5kV 0.75kV 1kV 500mA
